品 管 檢 驗
顛覆傳統鈑金廠對精度的定義
“比客戶的精度，更精密”
“Better Than Your Needs”
鴻群依照客戶的要求，進行量測，在部品的表面進行
1.膜厚量測，以確保漆面花紋的一致
2.色差儀量測，確保每一批的色澤都一致
致力於品質的要求，鴻群的品質有日本機械大廠十年的認可，對於骨架的要求為對角線誤差在1mm，外罩的要求為平行度差也在1mm漆面的厚度，要求要大於70um，小於110um板金的誤差則在0.2mm。
-鴻群工藝，品質保證-
檢 驗 認 證 |
粉體烤漆無毒無重金屬對環境無害、硬度高
鴻揚塗裝配有粉化機，儲存在良好空間的粉，在經過更細緻的粉化後，可以得到更細緻均勻的粉，噴出更好的漆面。
透過的認證項目有
| 測試項目 | 符合的國際規範 | 測試方法 |
| 鹽霧測試 | CNS-8886(Z8026) | 35度C,5%NACL,500小時噴霧 |
| 耐酸性 | CNS-10757(K6801;23) | 常溫泡在5%硫酸中300小時 |
| 耐鹼性 | CNS-10757(K6801;22) | 常溫泡在5%碳酸鈉300小時 |
| 鉛筆硬度 | CNS-10757 (K6801;5.1;5.2) | 三菱Uni鉛筆之塗膜 |
| 衝擊試驗 | CNS-10757(K6801;4.1;4.2) | Dupont 直徑1/2”，50cm*500g，正反面 |
| 擠壓試驗 | CNS-10757(K6801;3.1) | Erichsen 試驗機擠壓(7mm) |
| 密著試驗 | CNS-10757(K6801;6.1;6.2;6.3) | 1mm*1mm*100格刮痕，膠帶剝離試驗 |
| 耐沸水性 | CNS-10757(K6801;21) | 沸水泡一小時 |
| 彎曲試驗 | CNS-10757(K6801;2) | |
| 塗膜外觀 | - | 表面流態均一，無針孔，雜質凹陷。 |
| 初期光澤度100% | JIS-K-5600 4.7 | 60度鏡面光澤度 |

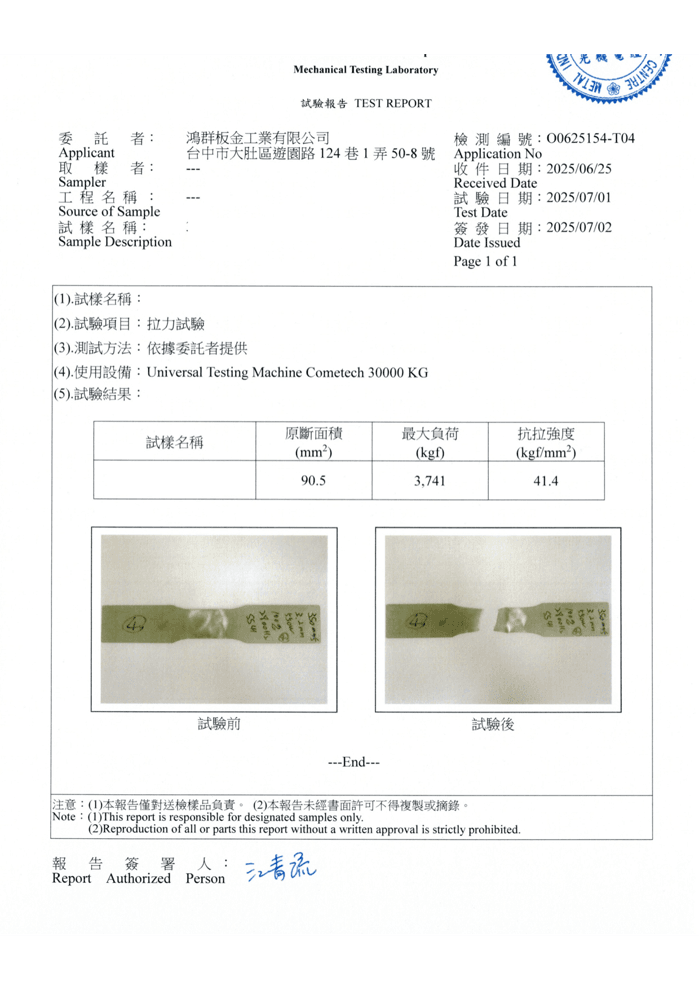

｜公正第三方拉力測試｜
第三方拉力試驗證實：焊道強度高於母材

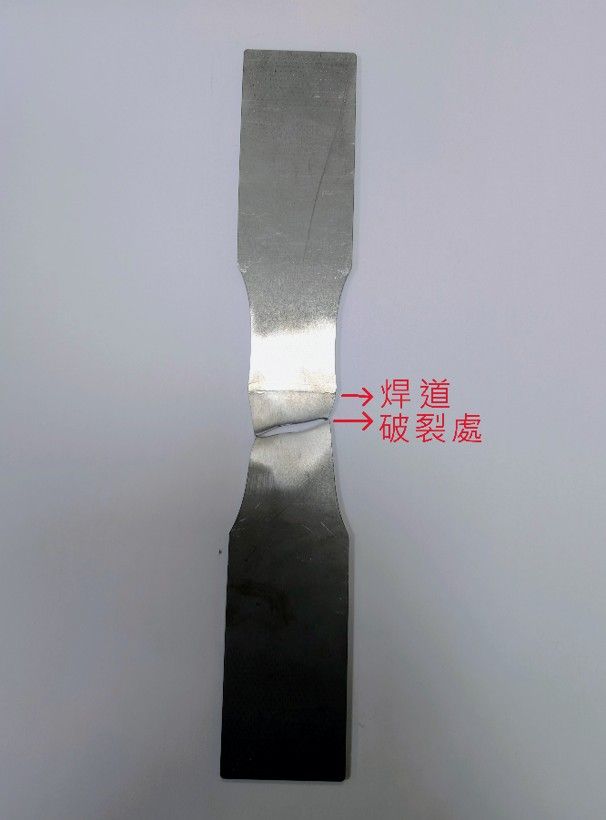

我們將不鏽鋼全周雷射焊接試片送交公正第三方實驗室進行拉伸（拉力）試驗；結果顯示，試片在受拉至破壞時均於母材（Base Metal）處斷裂，焊縫（Weld）保持完整。此一斷裂模式代表焊道抗拉強度 ≥ 母材強度，能滿足長期載荷與震動環境的結構可靠性與氣密穩定需求；完整報告（含試片照片、曲線與斷裂位置紀錄）可依專案提供審閱。

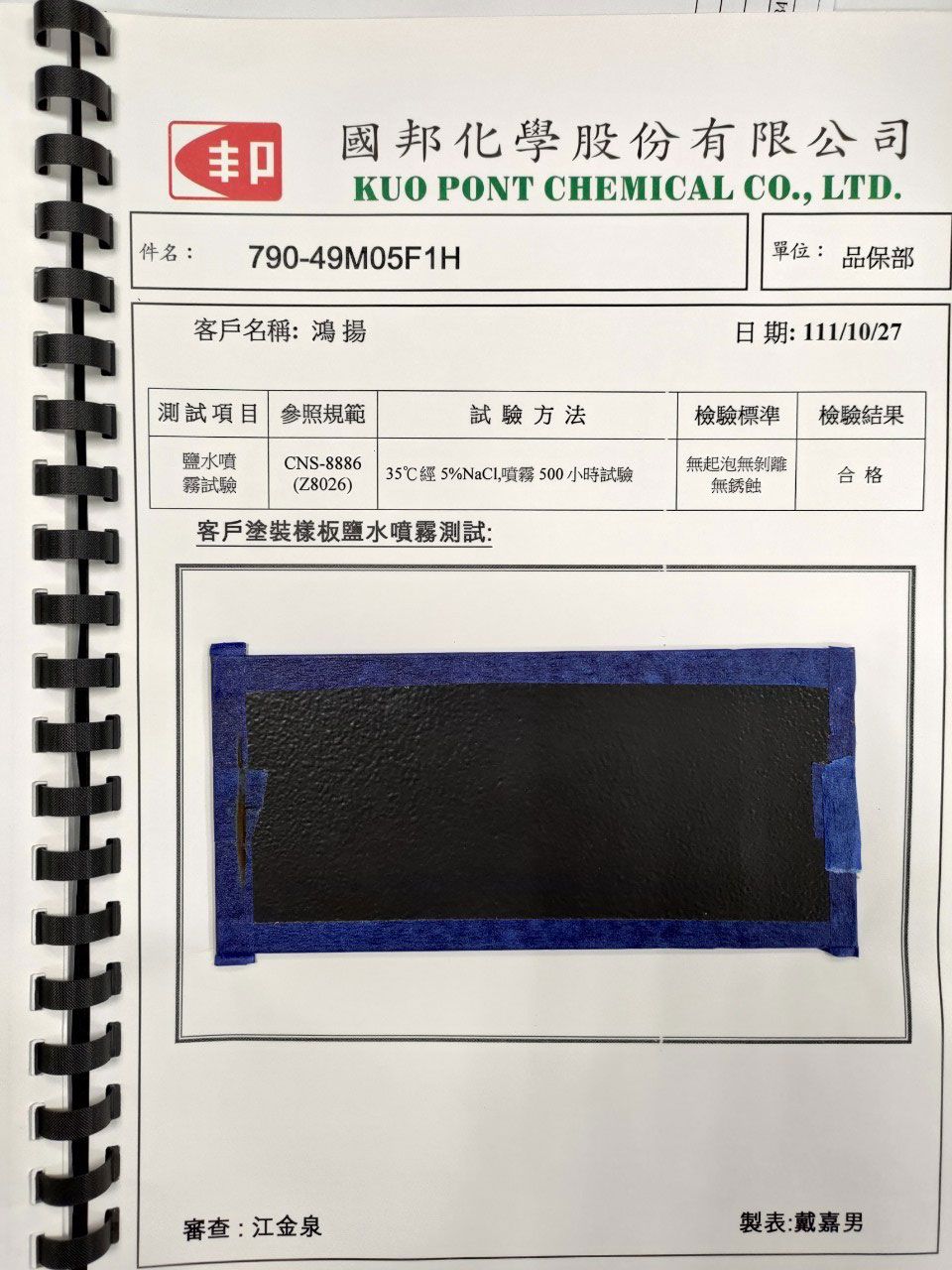

35度C,5_NACL,500小時噴霧

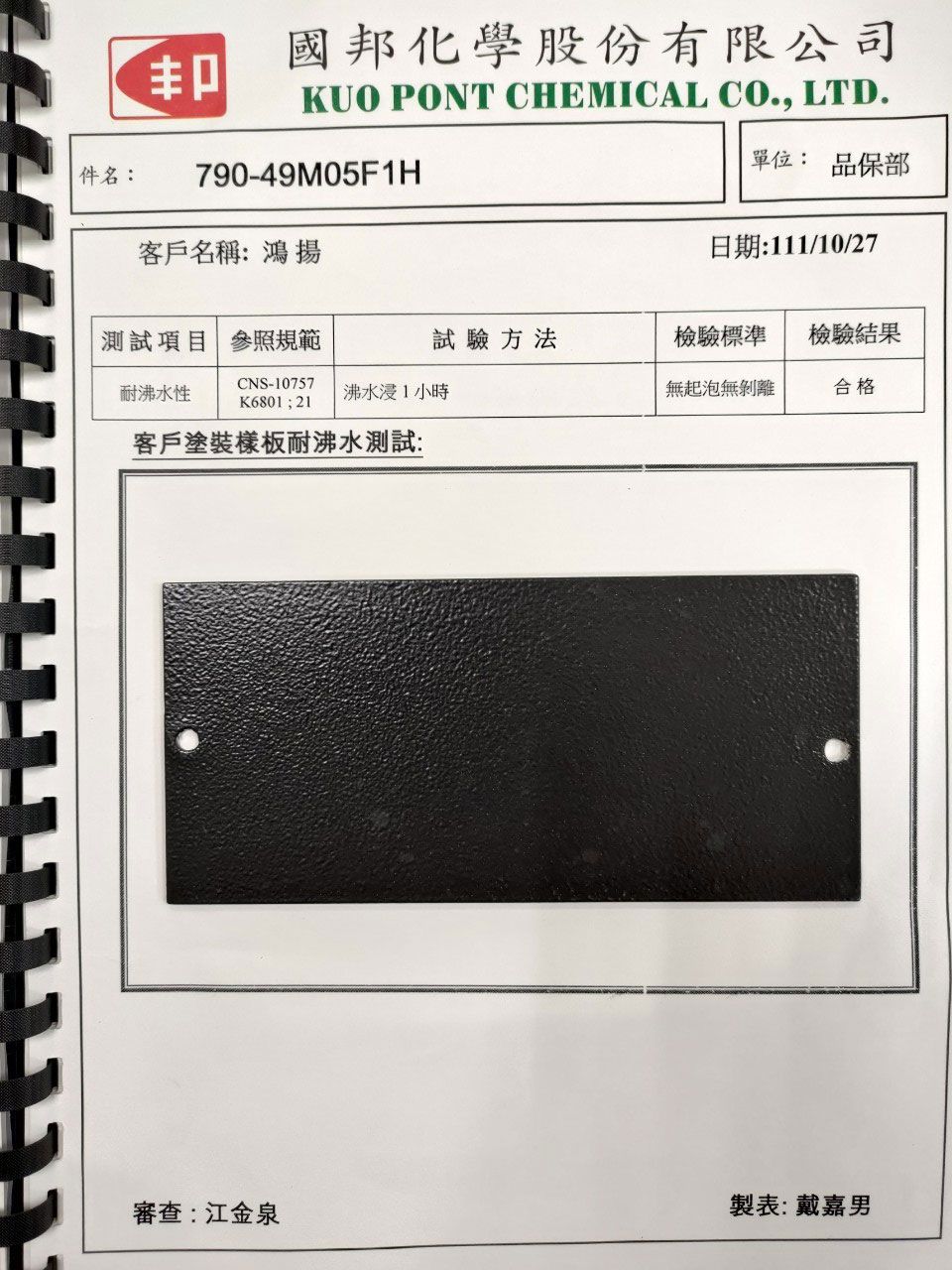

沸水泡一小時

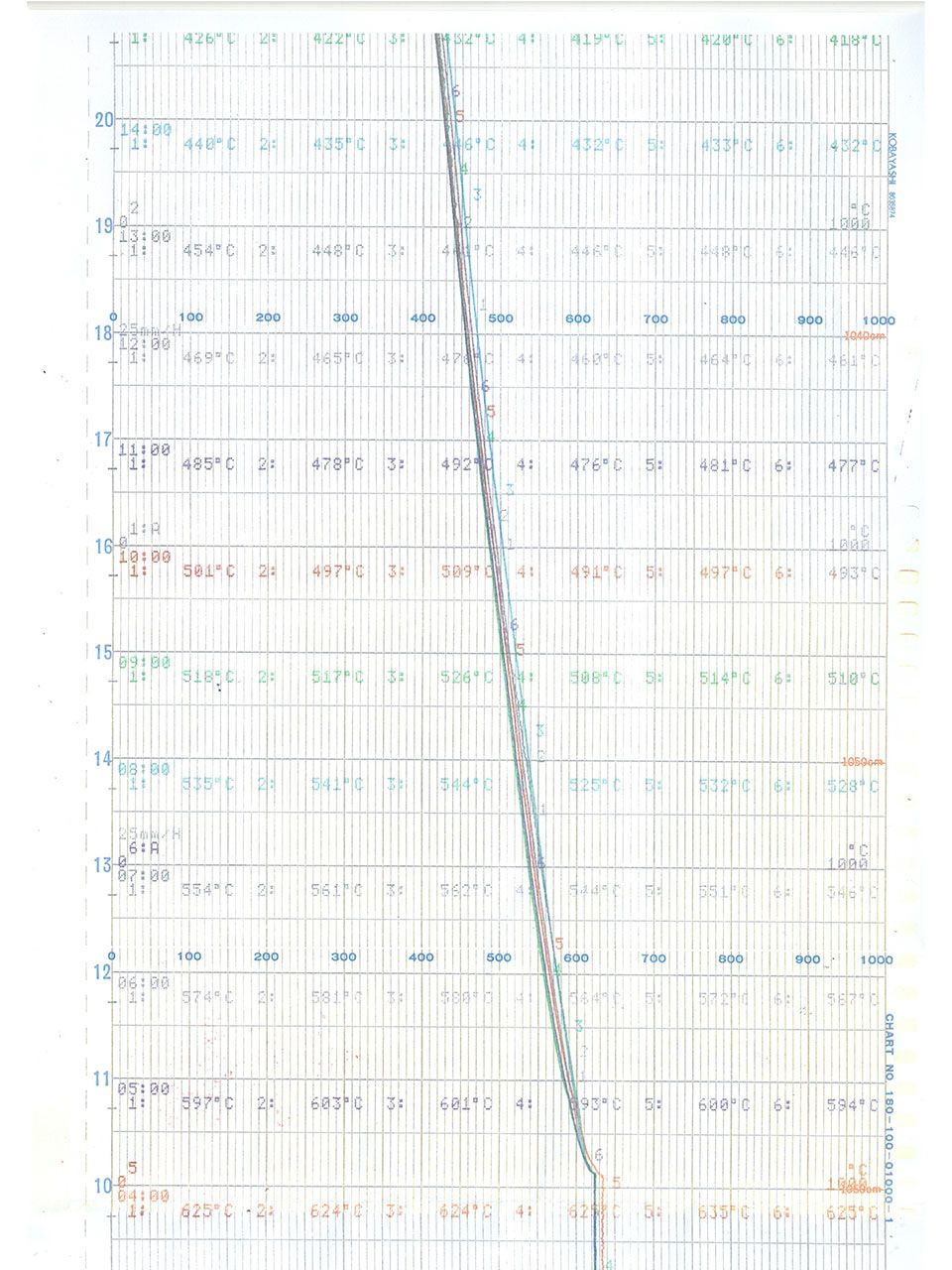

退火

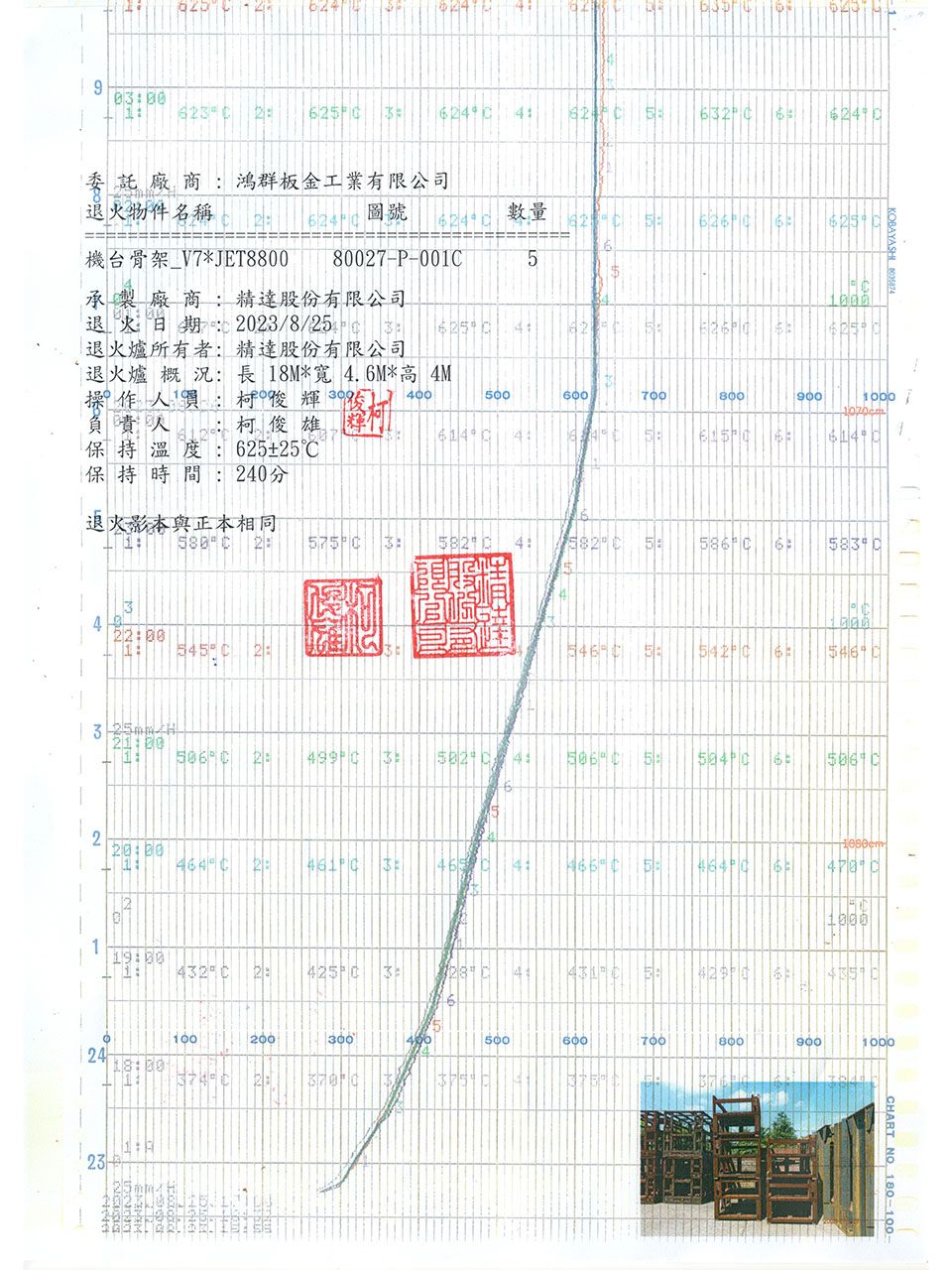

退火

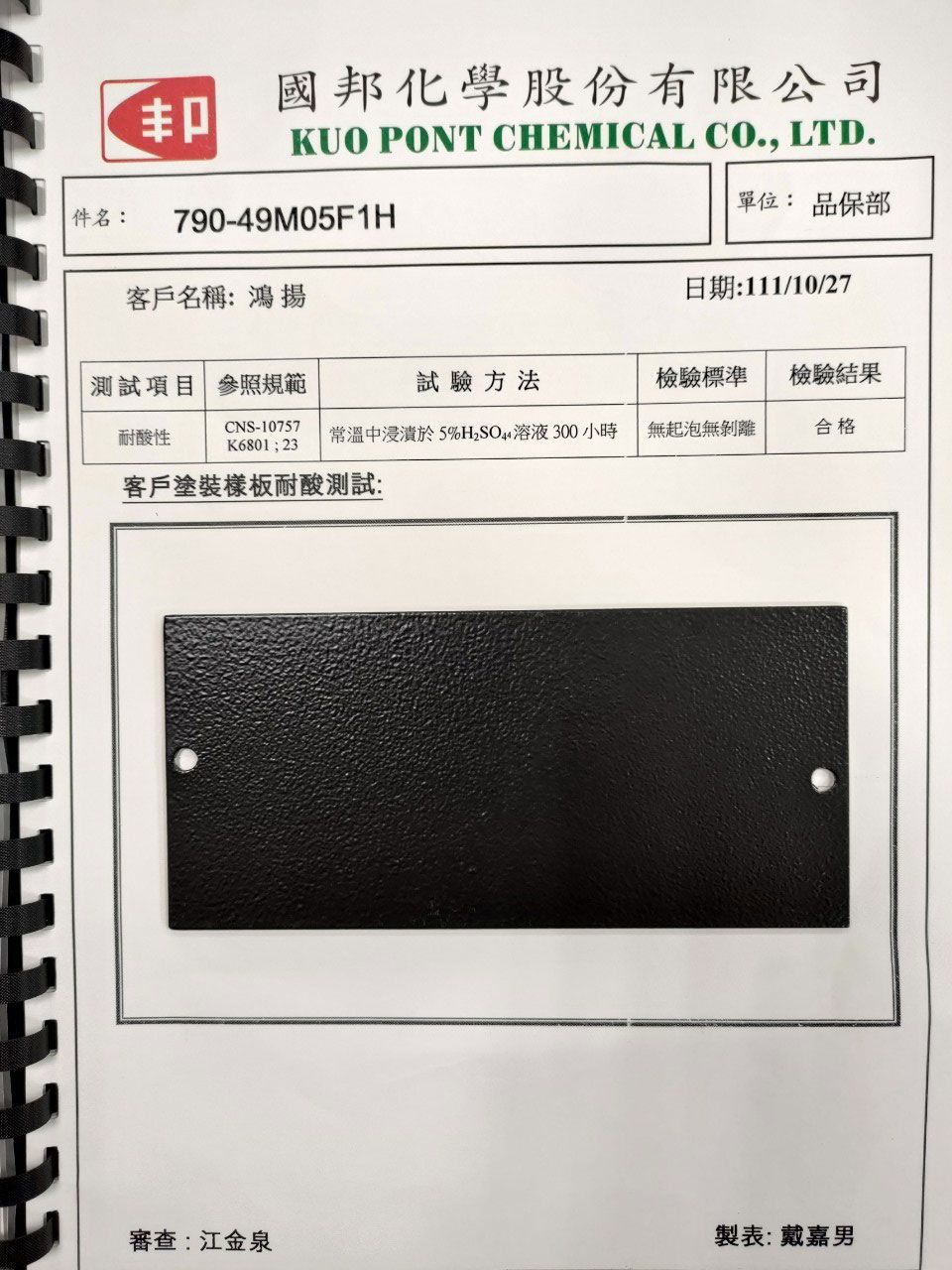

常溫泡在5_硫酸中300小時

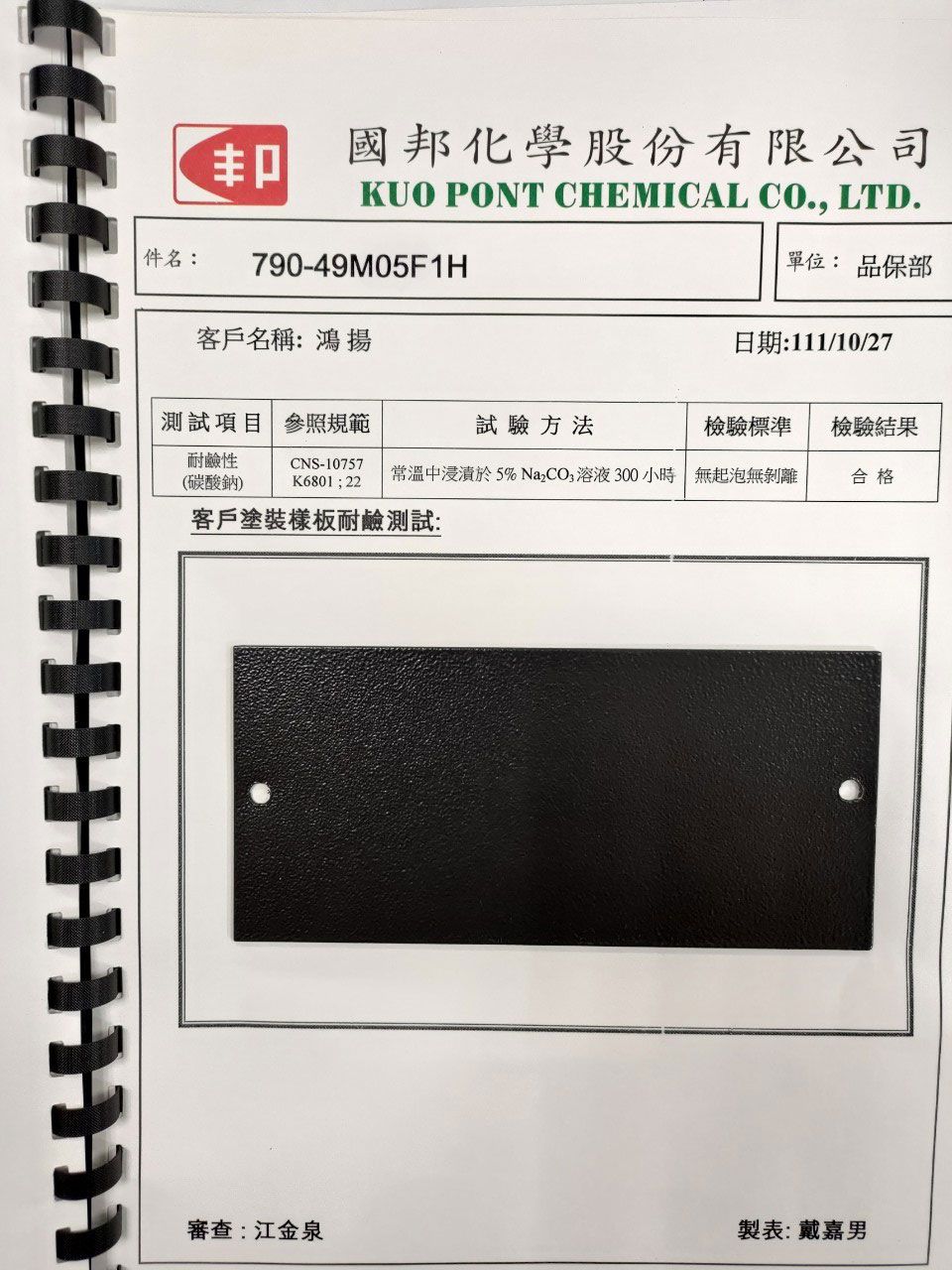

常溫泡在5_碳酸鈉300小時

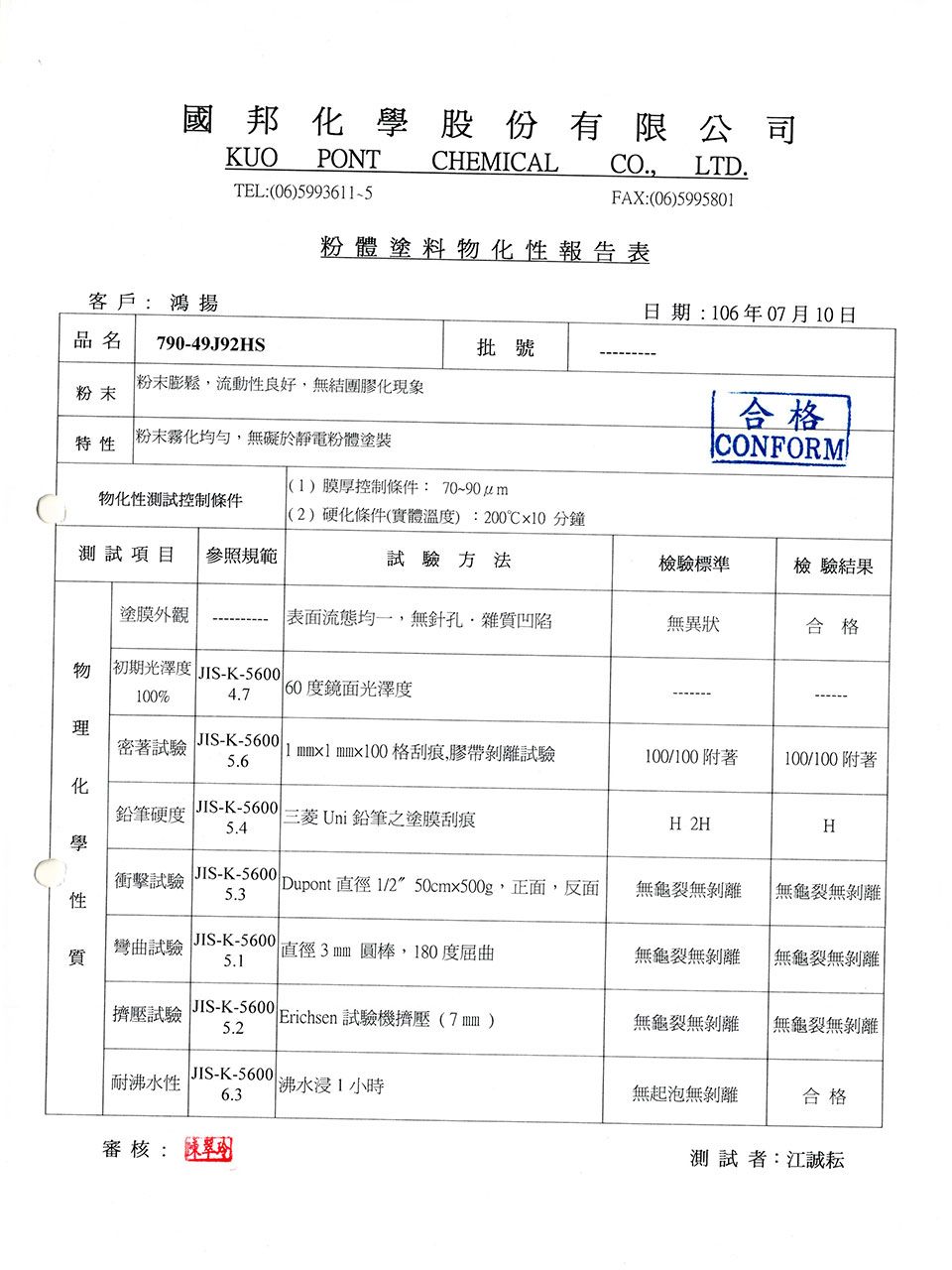

無毒粉體塗料物化性表

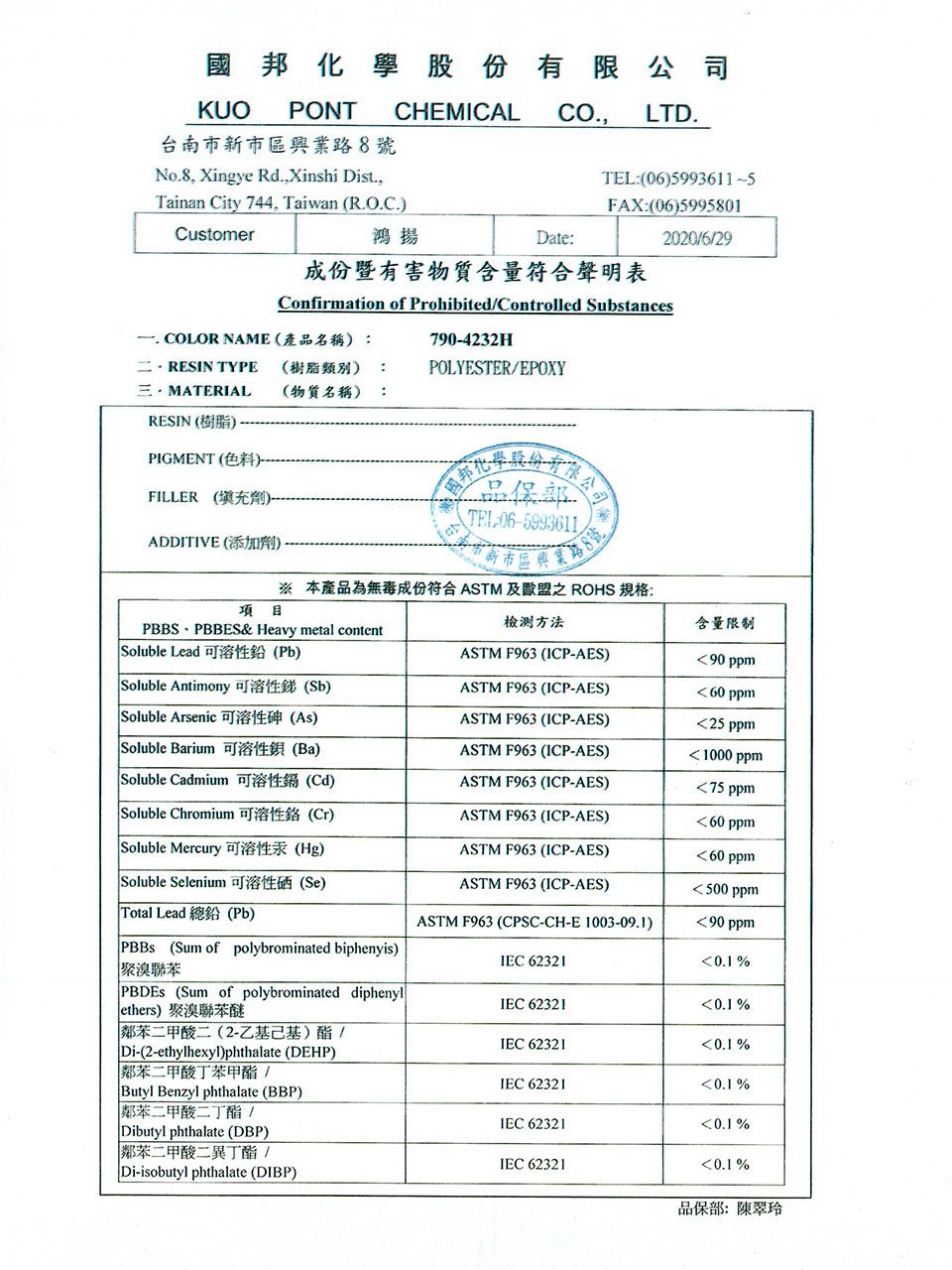

無毒粉體塗料物化性表 (2)

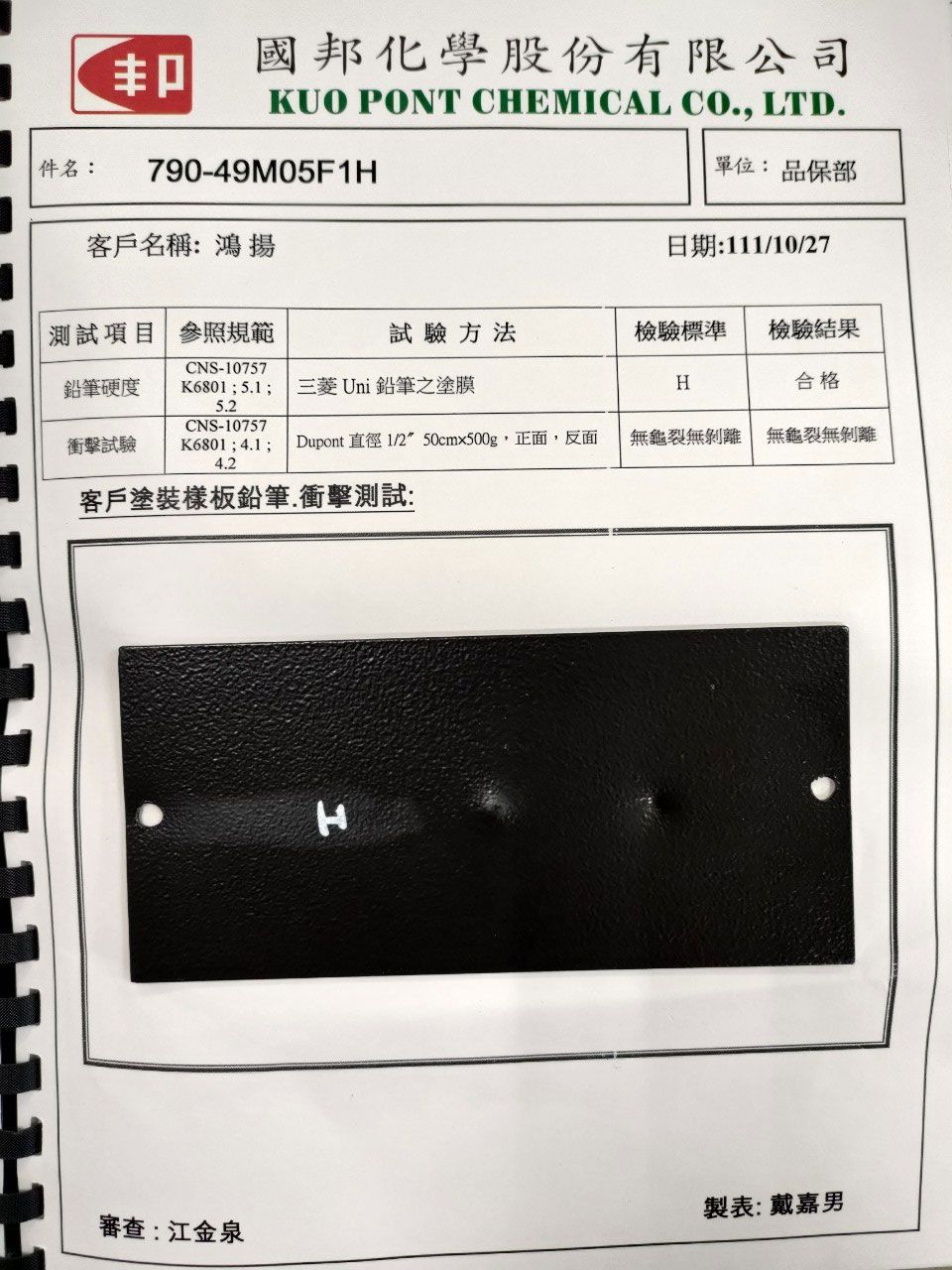

衝擊試驗

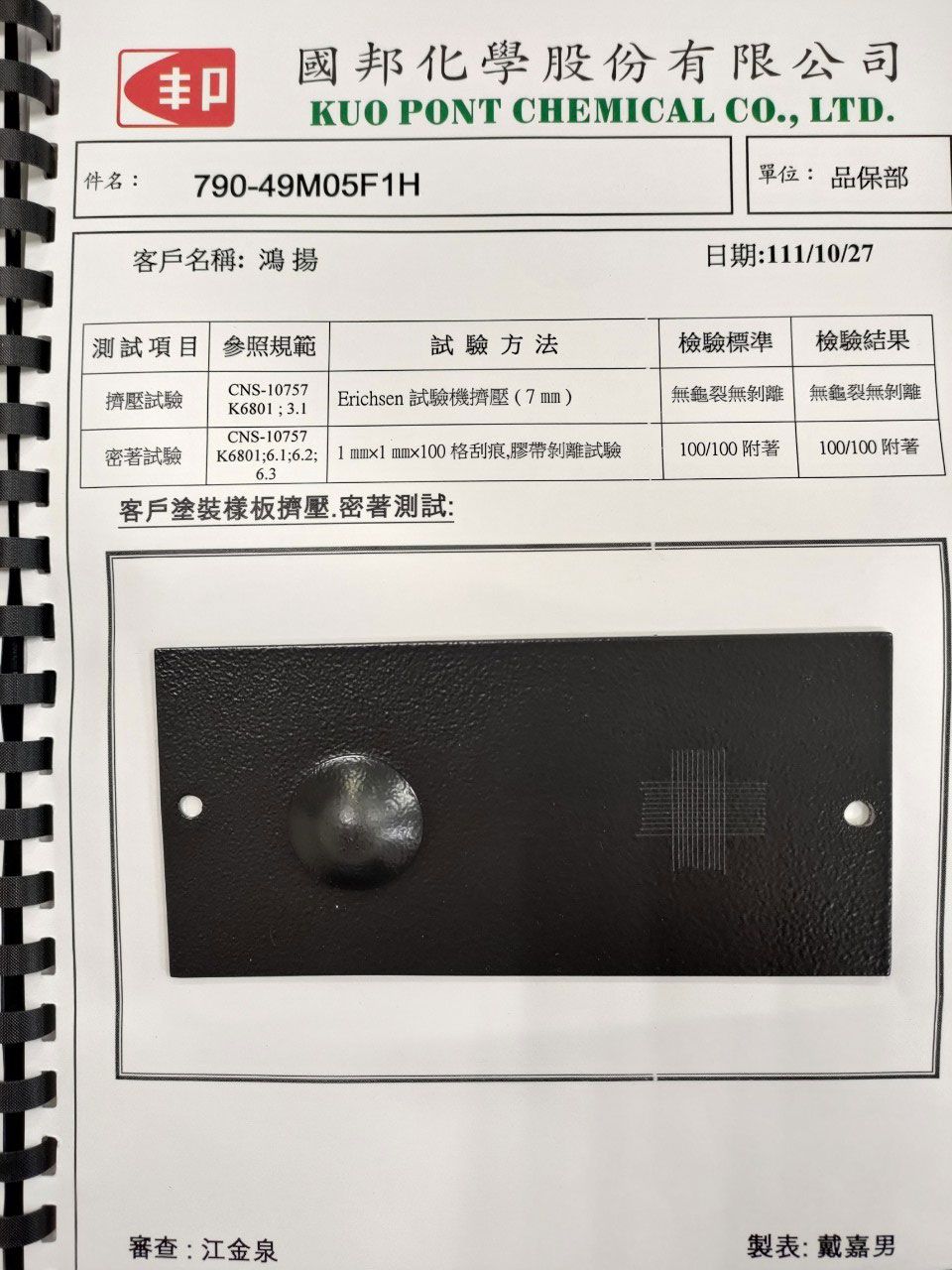

擠壓試驗，密著試驗

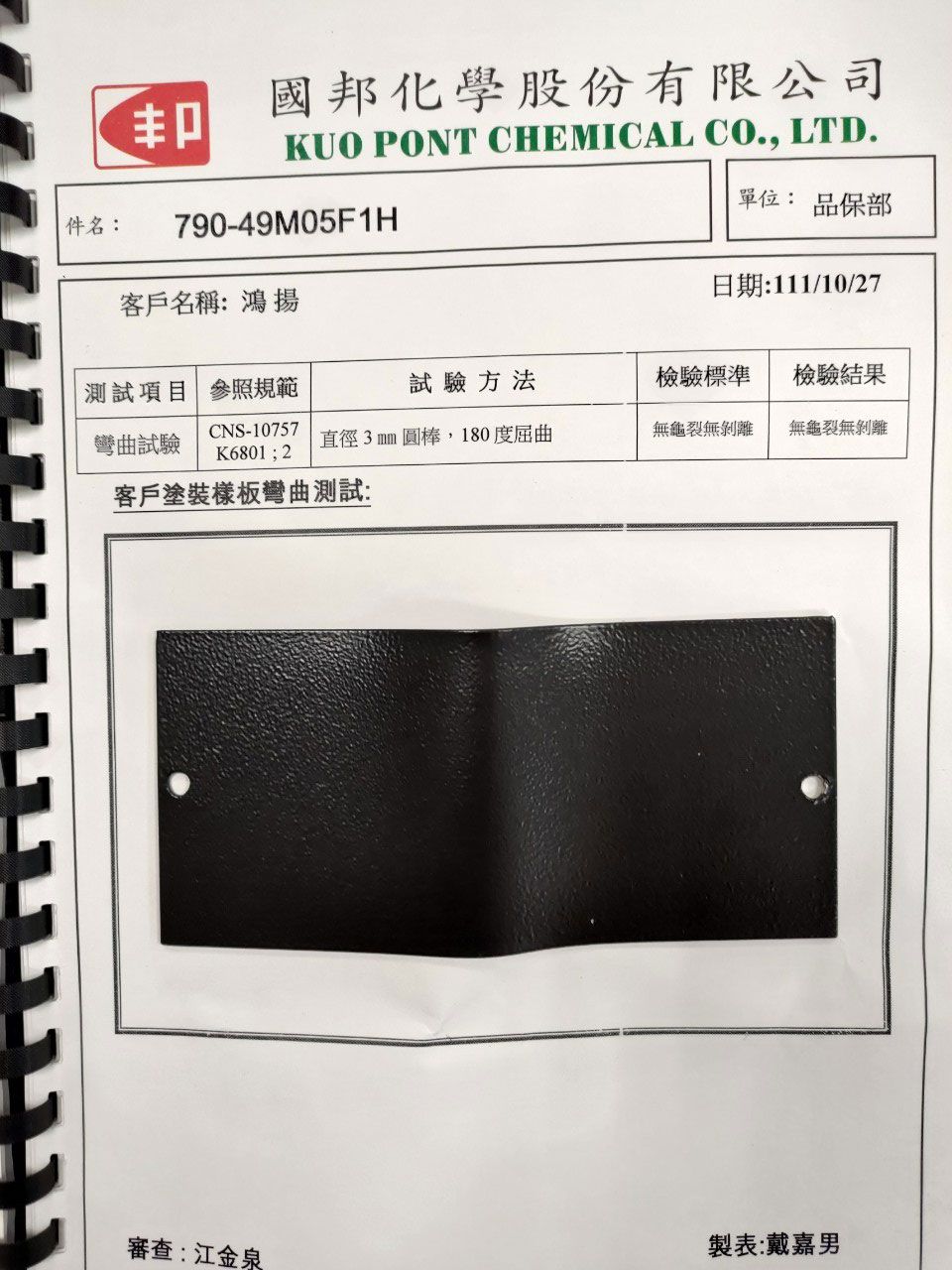

彎曲試驗
TOP
